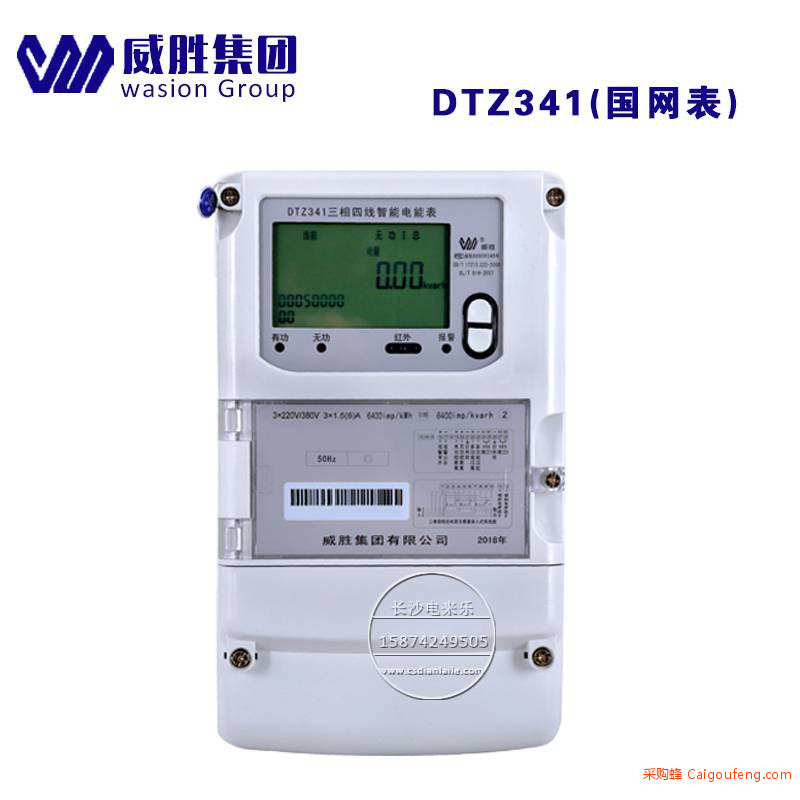

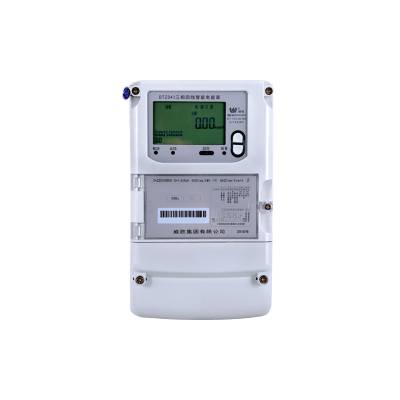

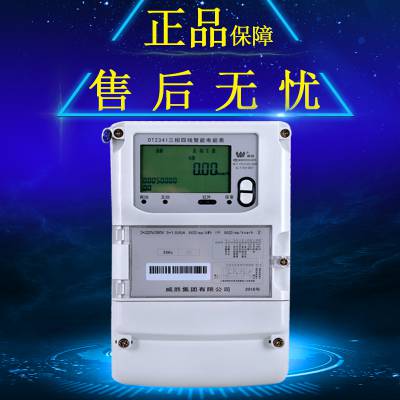

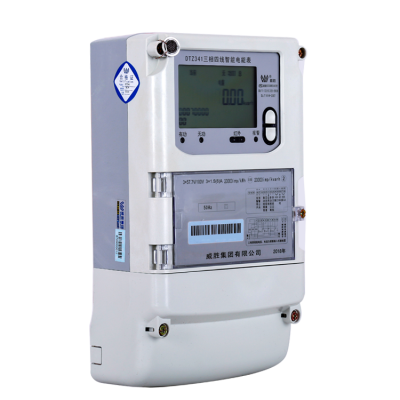

威胜DTZ341国网表 0.2S级***度智能电表 分时复费率工业电表

品牌型号：威胜DTZ341国网表 0.2S级***度智能电表 分时复费率工业电表

接线制式：三相四线制

电流规格：3×1.5(6)A

频率：50HZ

复 费 率：8费率

通讯协议：DL/T645-2007规约

电表属性：三相四线智能电能表

精度等级：有功0.2S级；无功2级

电压规格：3×57.7/100V，220/380V

产品尺寸：长×宽×厚：265mm×170mm×75mm

通讯接口：2路RS485接口；远红外通讯接口

有功脉冲常数20000imp

参比频率50Hz

电压工作范围±20%Un

时钟误差≤0.5s/d

时钟频率1Hz

平均无故障时间≧6×104h

功耗≤2W，6VA

环境温度（-25～+60)℃

极限温度（-40～+70)℃

产品设计寿命＞10年

后备电池寿命≥3年

电量脉冲宽度(80±5)ms

电量脉冲电压DC(5～24)V

单机净重约2.4kg

电能计量功能

可分时计量有功、无功、正向有功、反向有功、正向无功、反向无功电量和四象限无功等电量。

需量测量功能

可测量双向有功、双向无功和四象限无功的需量及其发生时间。

参数测量监视功能

可监测各相电压、电流实时值，三相总及A、B、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。

分时复费率功能

具有尖、峰、平、谷分时段复费率功能，可设置8费率。

防窃电功能

具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能，防止用户非法取掉或截断电压、电流接线。

负荷曲线

具有6类负荷曲线功能，可在电压、电流、功率、功率因素、有无功电量、四象限无功电量、当前需量等数据中任意选择绘制曲线图。

显示及存储功能

大屏幕、宽视角液晶显示，具备丰富的状态指示和汉字提示符，可显示近3月电量数据；可存储近13月历史电量数据。

数据输出、通讯功能

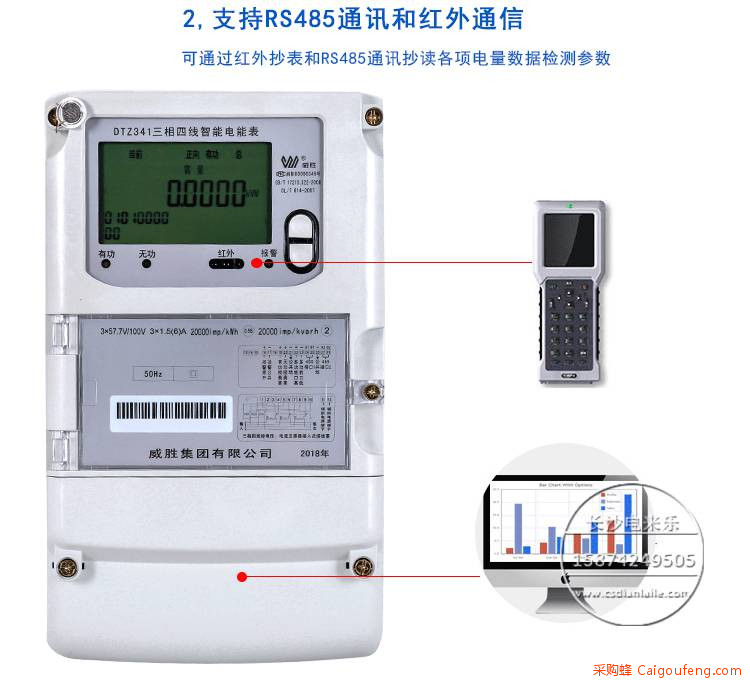

可通过按键显示、红外掌机及2RS485通讯口抄表，配合抄表系统，可抄读电表的各项电量数据，支持DL/T645-2007多功能电能表通讯规约。

所谓“黑屏”就是指电子式电能表在正常供电状态下出现液晶面无显示的一种故障现象。

导致“黑屏”的主要原因是：

1 外部线路过压：在正常情况下，变电站会通过***变压器向电能表提供一个额定工作电压。在这种额定电压下电能表是可以正常工作的。但如果运行现场电路负荷较大，为了保证供电，只有提高变压器的供电电压。在大负荷情况下，电压是正常的，但到了夜深时，用电负荷变小，这时的电压就会超出电能表的额定工作电压。如果电表供电是通过PT，当线路发生故障如果是单相接地时，线路电压将发生较高突变，导致进入电表的电压也会过电压。在这种过电压的状态下，电能表要保护内部电路，就会出现“黑屏”的现象。如果线路供电电压恢复正常，电能表则会正常工作。这种“黑屏”又叫做“暂时无显示”。它属于电能表外部原因造成的。如果电能表在电压正常后或掉电后上电仍无显示，这说明电能表已损坏，这是的“黑屏”叫做“无显示故障”，需回厂家进行维修。

2 通讯线路过压或短路：电子式电能表一般都有通讯功能，当与电能表的RS485接口相连的电缆出现瞬间过压或通讯线路与强电线路发生短路，都会直接损坏电能表的通讯线路，造成电能表无显示。尤其在雷电季节，雷电击中通讯线路后，不但损坏其他电器设备，也会损坏电能表，使电能表无显示输出。

3 违章操作：在电力负荷较大的情况下，违章操作拉合闸，造成瞬间的大电流，由于能量较大，往往会向电能表泄放，使表计内的电压引线被烧断，造成“无显示”，严重时会造成电能表内部因产生高温形成主体膨胀，表计外壳爆裂。

4 元器件质量：电子式电能表是成百上千个电子元器件组装而成的，当个别元件因质量原因而出现短路时，也会造成电能表无显示，根据工作中出现的实际问题分析，这种情况是不多见的，有些元件的短路也与外部线路过电压有关，当元器件承受不了过压冲击时，很容易出现击穿短路，造成电能表无显示。
